Detección y rechazo automático de tapas incorrectas
SITUACIÓN
En el sector de bebidas, donde la precisión en cada etapa del proceso productivo es esencial para garantizar la calidad del producto final y mantener la continuidad operativa, es habitual el uso de sistemas automatizados para la colocación de tapas sobre los envases. Estos equipos trabajan a alta velocidad y requieren insumos uniformes para asegurar un sellado correcto y un flujo constante en la línea de producción.
Sin embargo, en muchas plantas embotelladoras no se cuenta con mecanismos de control que verifiquen de manera anticipada la correspondencia entre el color de las tapas y el producto que se está envasando. Como consecuencia, es posible que tapas de un color distinto ingresen inadvertidamente a la máquina colocadora. Esta situación genera retrocesos en la línea, reduciendo la eficiencia global del proceso, provocando pérdidas de tiempo, incrementando el desgaste de los equipos y ocasionando acumulaciones de envases que requieren intervenciones manuales. Esta falta de control previo compromete la estabilidad operativa, afecta la calidad percibida del producto y dificulta el cumplimiento de los estándares de desempeño establecidos en la industria de bebidas.
DESARROLLO

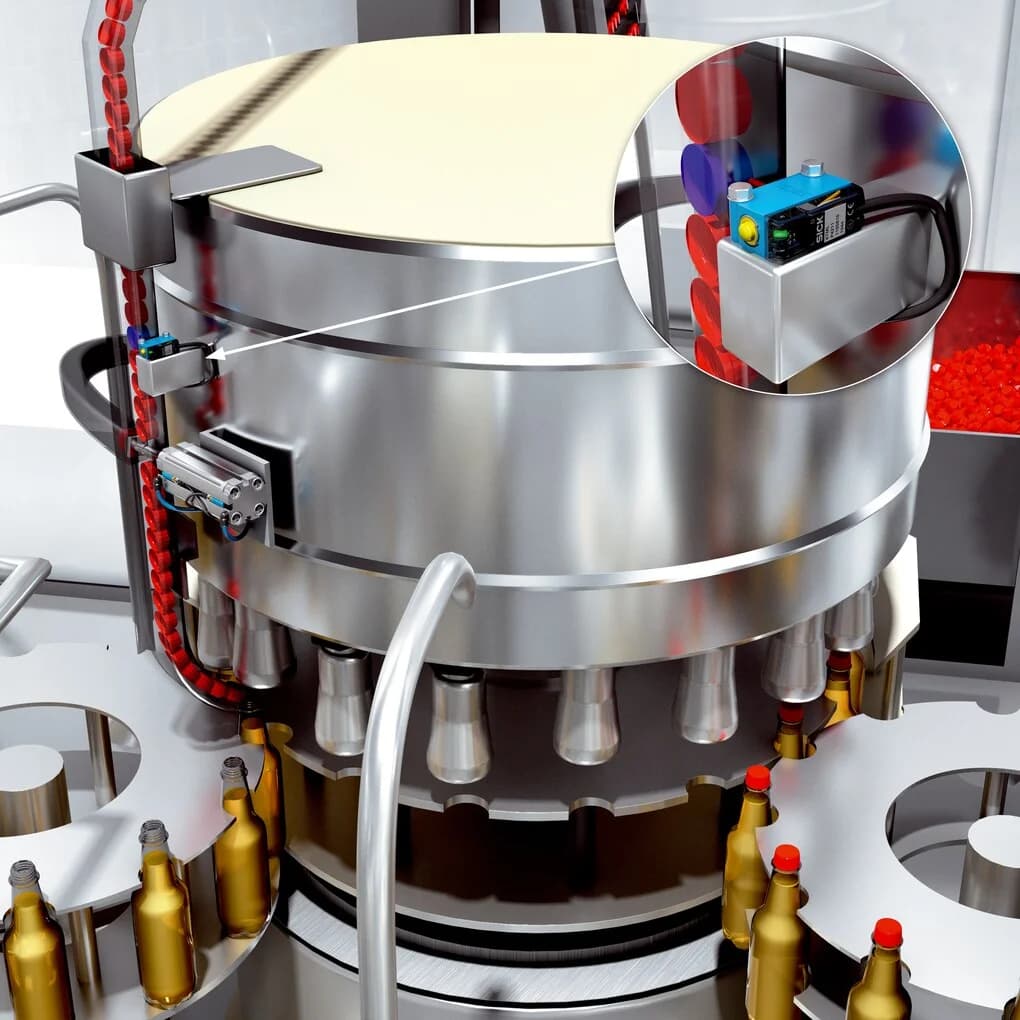

Se implementa un sensor de color SICK de la familia CSM, reconocido por su alta precisión en la identificación de tonalidades incluso en entornos industriales de alta velocidad. Este sensor se integra directamente en la línea de colocación de tapas, ubicándose antes del punto de suministro hacia la máquina colocadora. Su diseño compacto permite incorporarlo sin modificaciones estructurales, asegurando una detección temprana de cualquier tapa cuyo color no corresponda al producto envasado.
Durante la ejecución, se configuran los parámetros del sensor CSM para reconocer con exactitud el color asignado a cada presentación de bebida, comparando en tiempo real el color de cada tapa que pasa por su campo de detección. Cuando identifica una tapa con un color incorrecto, envía una señal al sistema de control. Paralelamente, se implementan sensores magnéticos para cilindros neumáticos de la familia MZT7 de SICK, los cuales permiten conocer el posicionamiento del émbolo. Este cilindro neumático acciona la expulsión de la tapa que difiere en color, garantizando que sea retirada antes de ingresar a la máquina colocadora.
El valor diferencial de esta solución radica en la combinación de detección precisa y actuación controlada. El sensor CSM ofrece una verificación confiable sin afectar la velocidad de la línea, mientras que los sensores MZT7 aseguran un posicionamiento exacto del émbolo para una expulsión eficiente. En conjunto, ambos sistemas permiten un control preventivo robusto, reducen errores, evitan interrupciones operativas y mejoran la estabilidad y eficiencia del proceso de envasado.
Diagrama de la aplicación
El sistema integra el sensor de color CSM y el sensor magnético de posición MZT7, cuyas detecciones se envían directamente al PLC de la máquina. El CSM identifica el color de cada tapa antes de su ingreso al sistema, mientras que el MZT7 informa al PLC la posición del émbolo del cilindro neumático encargado de expulsar las tapas incorrectas. El PLC procesa ambas señales de forma coordinada, activando el cilindro únicamente cuando el sensor de color detecta una tapa no conforme, garantizando una operación precisa y sincronizada dentro de la línea de envasado.
TECNOLOGÍAS IMPLEMENTADAS
La solución utiliza dos tecnologías complementarias de SICK: el sensor de color CSM, que emplea tecnología de detección óptica basada en LED para identificar con alta precisión las características cromáticas de cada tapa, y los sensores magnéticos MZT7, que utilizan tecnología magnetorresistiva para detectar la posición del émbolo en cilindros neumáticos. Ambas tecnologías se integran directamente al PLC, permitiendo un control confiable y sincronizado del proceso de inspección y expulsión de tapas no conformes.
| Unidades | Referencias | Descripción |
|---|---|---|
| 1 ud | Ref. CSM-WP117A2P – 1122733 | Sensor de Color |
| 1 ud | Ref. YF2A14-050VB3XLEAX – 2096235 | Cable de conexión entre sensor de color y tablero de control, 5 m (la distancia puede variar) |
| 1 ud | Ref. MZT7-03VPS-KW0 – 1070838 | Sensor magnético para posicionamiento de cilindro neumático simple efecto. |
| 1 ud | Ref. BEF-WN-G6 – 2062909 | Escuadra de Fijación de sensor de color CSM. |
RESULTADOS
Al aplicar esta solución, se cumple el objetivo de evitar que tapas de color incorrecto ingresen a la máquina colocadora. El sensor de color CSM detecta de manera confiable cualquier tapa que no corresponda al producto, y el sensor magnético MZT7 asegura la correcta activación del cilindro neumático para su expulsión inmediata, manteniendo la línea de producción operando sin interrupciones.
Como resultado, la línea funciona de manera más eficiente, se minimizan los retrocesos y la intervención manual se reduce significativamente. La combinación de ambas tecnologías garantiza un control preciso y preventivo, asegurando la uniformidad del producto final y la estabilidad operativa de todo el proceso de envasado.
