Bloqueo seguro de acceso mediante encerramiento mecánico troax y tecnología de seguridad sick
SITUACIÓN.
En diversas industrias como la manufactura, logística, papel, entre otras, es frecuente encontrar instalaciones que operan sin sistemas de encerramiento mecánico que incluyan control de acceso en áreas críticas. Esta omisión en el diseño de seguridad representa una vulnerabilidad importante, especialmente en entornos donde el uso de maquinaria automatizada o de gran tamaño es constante y donde la interacción del personal con estos equipos debe estar estrictamente controlada.
La ausencia de estos sistemas incrementa el riesgo de exposición del personal a zonas peligrosas, como áreas de atrapamiento o puntos de operación de maquinaria en movimiento. Asimismo, facilita el ingreso no autorizado a sectores restringidos, lo que puede derivar en accidentes laborales, daños a los equipos o interrupciones no planificadas en la operación. Esta situación no solo compromete la integridad física de los trabajadores, sino que también impacta negativamente en la eficiencia y continuidad de los procesos productivos.
DESARROLLO
La solución implementada consiste en un sistema de encerramiento mecánico modular, compuesto por paneles de malla ST20 2050 de TROAX, diseñados para ofrecer alta resistencia en entornos industriales exigentes. Estos paneles soportan impactos de hasta 4500 julios y se instalan de acuerdo con la configuración del área, integrando puertas deslizantes o batientes según el espacio disponible y los requerimientos operativos del cliente. Estos paneles se instalan con ayuda de postes de 60×40 WP de TROAX. Esta flexibilidad permite adaptar la solución a diferentes diseños sin comprometer la seguridad ni la accesibilidad.
Para el control seguro de accesos, se instalan cerraduras de seguridad TROAX en conjunto con interruptores de bloqueo seguros de la familia i200 de SICK, que proporcionan una fuerza de retención de hasta 2.600 N. Esta combinación asegura que el acceso a zonas críticas permanezca bloqueado mientras las máquinas están en funcionamiento. Además, se integran interruptores de seguridad de la familia ES11 para funciones de reset del sistema o parada de emergencia, así como interruptores ER12, que permiten el bloqueo y desbloqueo mecánico de los dispositivos de seguridad según los procedimientos operativos requeridos.
Todos los interruptores de SICK están conectados a un controlador de seguridad Flexi Compact, también de SICK, el cual permite una supervisión centralizada del sistema, una rápida respuesta ante eventos y una integración eficiente con otros dispositivos de automatización. Esta solución no solo garantiza un alto nivel de seguridad funcional, sino que también ofrece una arquitectura escalable, fácil de mantener y alineada con las normativas internacionales de seguridad en maquinaria industrial.
DIAGRAMA DE APLICACIÓN

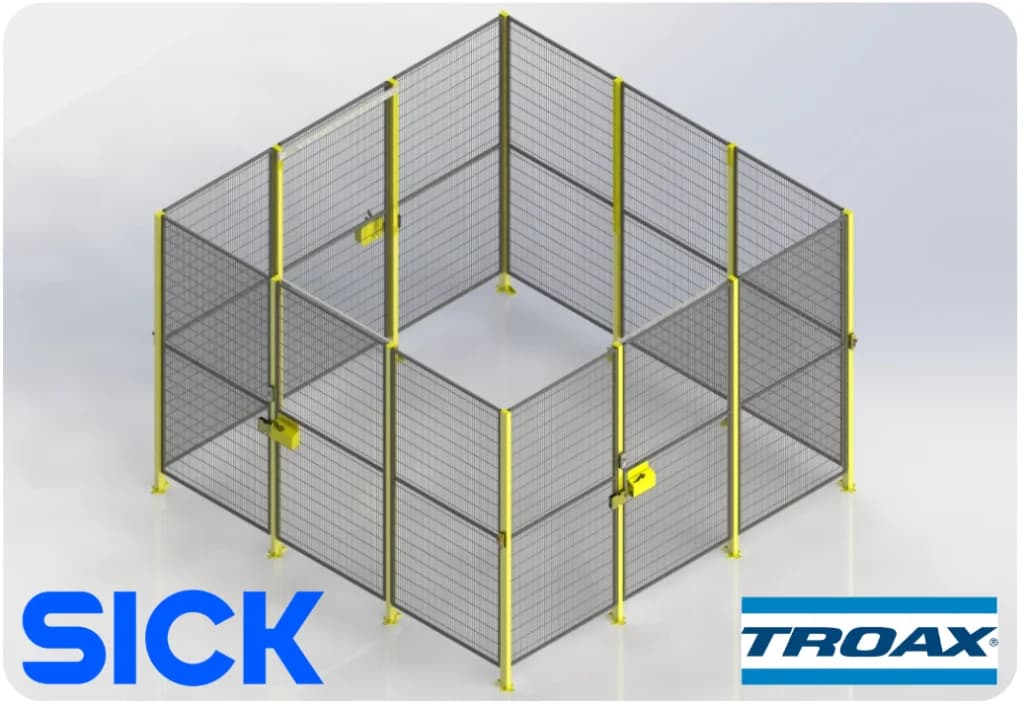

El sistema está diseñado para proteger áreas críticas en entornos industriales mediante encerramientos mecánicos modulares fabricados con paneles de malla ST20 2050, capaces de resistir impactos de hasta 4500 julios. Para garantizar un control seguro del acceso, se integran cerraduras de seguridad TROAX junto con interruptores de bloqueo de la familia i200 de SICK, que ofrecen una fuerza de retención de hasta 2.600 N.
El sistema también incluye interruptores de seguridad ES11 para funciones de parada de emergencia y reset, así como interruptores ER12 para el bloqueo y desbloqueo manual del sistema.
Todos los dispositivos están conectados a un controlador de seguridad Flexi Compact de SICK, lo que permite una gestión centralizada, monitoreo en tiempo real y fácil integración con otros sistemas de automatización. Esta solución robusta y flexible cumple con las normativas de seguridad industrial y aporta mayor eficiencia, control y protección a los procesos operativos.
EQUIPOS UTILIZADOS
| Unidades | Referencia | Descripción |
|---|---|---|
| 3 Uds | Ref. i200-M0413 Lock – 6025115. | Interruptor de bloqueo |
| 3 Uds | Ref. iE200-S1 – 5308758. | Accionador para interruptor de bloqueo. |
| 3 Uds | Ref. SAFE LOCK GMS PLD L – 29931022. | Cerradura de seguridad TROAX. |
| 3 Uds | Ref. KIT 5030 SL FIXING 3 – 36905030. | Kit de montaje de cerraduras. |
| 3 Uds | Ref. ER12-SD5E8 – 6051321. | Interruptores para Bloqueo y Desbloqueo de cada Interruptor de bloqueo. |
| 3 Uds | Ref. ES11-SC4D8 – 6051329. | Interruptores para reset y mando de parada. |
| 6 Uds | Ref. YF2A18-100UA5XLEAX – 2095654. | Cables de conexión entre ER12, ES11 y controlador de seguridad. |
| 1 Uds | Ref. FLX3-CPUC100 – 1085349. | Controlador Flexi Compact. |
| 1 Uds | Ref. Cable USB – 6036106. | Cable de configuración de controlador de seguridad. |
| Panel de malla ST20 2050, la cantidad dependerá del sitio y requerimiento del cliente. | ||
| Poste estándar amarillo 60×40 WP, la cantidad dependerá del sitio y requerimiento del cliente. |
RESULTADOS
El sistema de seguridad queda completamente integrado en las áreas críticas de la planta, proporcionando una protección física robusta y un control de acceso confiable. Los paneles ST20 2050 garantizan resistencia mecánica frente a impactos, mientras que las puertas, cerraduras y dispositivos de seguridad operan de forma coordinada para evitar accesos no autorizados durante el funcionamiento de la maquinaria. El controlador Flexi Compact centraliza la supervisión del sistema, permitiendo una respuesta rápida ante cualquier evento y facilitando el diagnóstico y mantenimiento.
Con la implementación de esta solución, se cumple el objetivo de mejorar la seguridad operativa, reduciendo significativamente el riesgo de accidentes por intervención en zonas peligrosas. Además, el sistema se adapta a la configuración de planta sin afectar la eficiencia de los procesos, asegurando el cumplimiento de normativas vigentes en seguridad industrial y fortaleciendo la cultura de prevención dentro de la organización.
